SEM-600D電磁輻射分析儀是一款性能強大的超寬頻電磁輻射分析儀，可用于1Hz~100kHz電磁場監測、高頻電磁場監測、超高頻輻射監測及微波輻射監測。配套的電磁場探頭覆蓋了1Hz~ 60GHz，從低頻到毫米波頻段，可以測量環境、工作場所及電磁輻射源的電場強度、磁場強度（磁感應強度）以及功率密度。主機配射頻電磁場探頭，對移動通信基站、廣播電視、雷達等超高頻輻射和微波輻射進行監測。主機配低頻電磁場探頭，可對工作場所、交流輸變電工程、用電設施的工頻電磁場以及車輛、軌道交通的電磁環境進行監測。高頻電磁場探頭用于工作場所、中短波廣播的高頻電磁場監測。
主要特征：
l 低頻、高頻、超高頻、微波一體式超寬頻主機；
l 1Hz ~ 100kHz電場和磁場探頭，支持電場和磁場同步監測、頻譜分析和選頻測量；
l 高頻電磁場探頭嚴格按照標準要求分別選頻監測高頻電場和高頻磁場，準確按照限值標準進行評估；
l 寬頻帶射頻場強探頭，可同時滿足高頻電場、超高頻輻射及微波輻射的監測需求
l 高達60GHz的微波輻射探頭，滿足雷達、衛星、毫米波頻段的微波輻射監測需求
l 依照人體頭、胸、腹三個部位測試的測量模式；
l 內置同步環境溫度、相對濕度監測，方便數據分析及溯源；
l 支持連續波、脈沖波測量，包括連續微波、脈沖微波測量；
l 超高頻輻射測量參量功率密度、電場強度，1Hz~100kHz測量參量為電場強度、磁感應強度，高頻電磁場測量參量為電場強度、磁場強度；微波輻射測量參量為功率密度；
l 內置衛星導航定位模塊，便于監測過程管理；
l 實時值、平均值、******值、時間曲線、頻譜分析等數據模式；
l 便攜式設計，超高頻輻射、微波輻射支持手持測量，1Hz~100kHz電場和磁場、高頻電磁場支持三腳架架設測量；
l 主機和探頭均內置電池供電，滿足4小時以上連續運行使用；
l 內置溫度、濕度、大氣壓測量，滿足監測數據的環境影響評估需求；
l 支持藍牙通信和光纖通信。
產品滿足以下標準：
l 《工作場所物理因素職業接觸限值第2部分：物理因素》（GBZ2.2-2007）
l 《工作場所物理因素測量第1部分：超高頻輻射》（GBZ/T189.1-2007）
l 《工作場所物理因素測量第2部分：高頻電磁場》（GBZ/T189.2-2007）
l 《工作場所物理因素測量第3部分：1Hz～100kHz電場和磁場》（GBZ/T189.3-2018）
l 《工作場所物理因素測量第5部分：微波輻射》（GBZ/T189.5-2007）
l 《電磁環境控制限值》（GB8702-2014）
l 《輻射環境保護管理導則電磁輻射監測儀器和方法》（HJ/T 10.2-1996）
l 《交流輸變電工程電磁環境監測方法》（試行）（HJ681-2013）
l 《移動通信基站電磁輻射環境監測方法》（HJ972-2018）
l 《中波廣播發射臺電磁輻射環境監測方法》（HJ 1136-2020）
l 《短波廣播發射臺電磁輻射環境監測方法》（HJ 1199—2021）
l 《電磁輻射暴露限值和測量方法》（GJB5313A-2017）
l 《用于人體暴露評估的移動通信基站射頻場強、功率密度和比吸收率的測量》（IEC62232-2017）
l 《關于人體電磁暴露的直流磁場、1Hz～100kHz交流電場和交流磁場的測量-第一部分：測量?jī)x器的要求》（IEC61786-1-2013）
l 工作場所物理因素測量：1Hz-100kHz電場和磁場；
l 工作場所物理因素測量：高頻電磁場；
l 工作場所物理因素測量：超高頻輻射；
l 工作場所物理因素測量：微波輻射；
l 交流輸變電工程、配電網、機房、家用電器、地鐵、高鐵等場所工頻電磁場監測；
l 通信基站、雷達、導航臺、衛星地球站等電磁場監測；
l 長波、中波、短波、超短波等廣播電視設施電磁場監測；
l 高頻感應爐、烘干設備、微波爐、微波理療儀、核磁共振等工科醫設備監測；
l 電磁環境質量及安全評估；
l 國防電子對抗電磁曝露測量及安全評估。

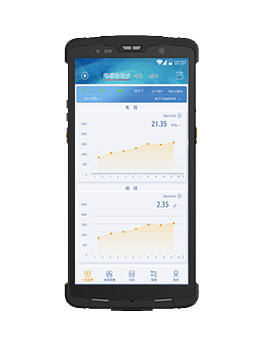

l 手持智能終端
基于安卓平臺構建，方便的移動互聯應用，以觸控+大屏的顯示的方式，拓展顯示空間，強調所見即所得。
l 高頻電場、高頻磁場選頻監測
高頻電磁場探頭LF-30實現高頻電場、高頻磁場分別監測，根據GBZ2.2的要求，高頻電場、高頻磁場要分別監測，且0.1~3MHz和3MHz-30MHz電場限值不同，磁場限值為0.1MHz-3MHz，需要選頻監測。
l 現場校準器
GBZ/T189.1、GBZ/T189.2和GBZ/T189.5均要求在測量前應按照儀器使用說明書進行校準，支持配備了TEM小室校準系統、STT-CAL-RF校準器用于高頻電磁場探頭、超高頻輻射探頭和微波輻射探頭的現場校準。
l 四個頻段獨立電磁場探頭
1Hz~100kHz電磁場探頭、高頻電磁場探頭（100kHz-30MHz）、超高頻輻射探頭、微波輻射探頭（300MHz-18GHz）分別測量1Hz~100kHz電場和磁場、高頻電磁場、超高頻輻射和微波輻射，避免其他頻段電磁輻射的干擾。
l 三軸全向探頭
1Hz~100kHz電場和磁場、高頻電磁場均采用三軸全向電場、磁場一體式探頭，超高頻輻射探頭和微波輻射探頭也均是三軸全向設計，有良好的各向同性，在測量時不需要調整探頭的方向即可測量得到環境的電磁場，改善測量系統的復雜度，方便測量使用。
l 人體頭胸腹部測量
GBZ/T189.3、GBZ/T189.1要求在頭部、胸部、腹部位置監測，GBZ/T189.2、GBZ/T189.5要求在頭部、胸部位置監測，開發了專用人體頭胸腹部測量功能模式，使得監測方便快捷。
l 8h加權平均值
1Hz~100kHz電場和磁場監測支持給出8h加權平均值，微波輻射監測支持給出8h平均功率密度、非8h功率密度、短時間接觸功率密度和日劑量；方便與限值進行對比評價。
l 輔助測量功能
溫濕度測量：環境溫度及濕度對監測儀正常測量有影響，監測標準及監測儀器中均給出了適合測量的溫度及濕度條件。給出溫度及濕度的記錄，幫助用戶對數據進行復現比對。
定位：采用GPS+AGPS定位，用于監測現場的定位及授時。同步采集定位信息和時間，可以追溯監測的點位及時間，為報告審核和監管提供了技術條件。
SEM－600D手持智能終端 | |
硬件及顯示 | |
處理器 | 8核2GHz |
運存 | 4G |
內存 | 64G |
顯示類型 | 彩色液晶，LCD屏幕 |
顯示尺寸 | 6.0寸 |
顯示分辨率 | 1080P高清屏 |
觸控 | 觸控操作，支持多點觸控 |
拍照 | 內置攝像頭，支持現場拍照 |
移動網絡 | 內置，支持4G全網通 |
指南針 | 內置，支持 |
無線通信 | 藍牙、WIFI |
水平儀 | 支持 |
探頭通信接口 | 光纖、藍牙，自適應切換 |
充電接口 | Type-C |
測量 | |
顯示單位 | V/m，kV/m，μW/cm2，mW/cm2， A/m，μT，mT； 根據監測結果單位自動切換：V/m和kV/m，μT和mT |
結果類型 (三維全向) | 實時值, ******值, 平均值(方均根平均、算術平均)，******平均值 |
三維分量 (X-Y-Z) | 實時X值, 實時Y值, 實時Z值，總場強值 |
頻率范圍 | 1Hz～300GHz，取決于所選擇探頭的頻率范圍 |
探頭互換性 | 主機支持不同探頭互換 |
8h加權平均值 | 支持8小時加權平均值 |
測量模式 | 標準法和簡易法 |
人體測量 | 頭胸腹部測量模式 |
電磁場同步測量 | 支持分別同步測量電場和磁場 |
測量值類型 | 方均根值，方均根檢波 |
測量場類型 | 支持測量穩定場和不穩定場 |
數據存儲 | 支持?jǐn)?shù)據本地存儲 |
數據查詢 | 支持查詢本地存儲的數據 |
數據導出 | 支持 |
輔助測量功能 | |
溫度測量 | 能同步測量環境溫度 |
濕度測量 | 能同步測量環境相對濕度 |
大氣壓測量 | 支持同步測量環境大氣壓 |
定位功能 | GPS+AGPS |
打印功能 | 支持便攜藍牙打印機 |
電池電量 | 主機及探頭電量測量及顯示 |
通用說明 | |
防護等級 | IP65 |
電池 | 內置6000mAh可充電鋰電池 |
工作時長 | 大于8小時 |
充電時長 | 小于3小時 |
通信接口 | 光纖、USB、藍牙4.1 |
工作溫度 | -20 °C～+55 °C |
工作濕度 | 相對濕度0~ 95%，無冷凝 |
尺寸 (高x寬x厚) | 165.5×81.6×29.1mm（不含溫濕度測量模塊） |
重量 | 335g |
LF-01D低頻電磁場探頭 | ||
頻率范圍 | 1Hz～100kHz | |
天線類型 | 電場 | 磁場 |
傳感器類型 | 三軸掃描的電容極板 | 三軸掃描的線圈 |
場強量程 | 0.01V/m～100kV/m | 1nT～10mT |
******過載 | 200kV/m | 20mT |
頻響誤差 | ≤±0.4dB（典型值） | ≤±0.4dB（典型值） |
線性誤差 | ≤±0.3dB典型值） | ≤±0.3dB典型值） |
各向同性 | ≤0.4dB（典型值） | ≤0.4dB（典型值） |
擴展不確定度 | ±0.7dB | |
數據處理方式 | FFT計算 | |
測量結果 | 頻譜及場強值 | |
探頭運行時間 | 10小時以上（標稱值） | |
探頭充電時間 | 小于3.5小時 | |
電池容量 | 3.7V/9000mAh | |
充電器 | 200-240V~ 0.6A 50Hz，5V 3A/9V 2.22A | |
工作溫度 | -10℃～+50℃ | |
工作濕度 | ≤95%RH，無冷凝 | |
防塵防水 | IP52級 | |
重量 | 642g | |
尺寸（長×寬×高） | 88mm x 88mm x 108mm | |
通信接口 | 光纖，藍牙 | |
推薦校準周期 | 12個月 | |
標準配置 | 5m光纖，充電器，出廠校準證書 | |
測量主機 | SEM-600D | |
EMS-06高頻、超高頻、微波探頭 | |
傳感器類型 | 三軸全向、電場、偶極子 |
頻率范圍 | 100kHz～6GHz |
量程范圍 | 0.2V/m～680V/m 0.1μW/cm2 ～120mW/cm2 |
頻率響應 | ±1.2dB（800MHz～3GHz） ±2.8dB（100kHz～800MHz，3GHz～6GHz） |
各向同性 | ±0.8dB（100kHz～5GHz） ±1dB（5GHz～6GHz） |
線性度 | ≤±1dB |
EMS-18微波探頭 | |
傳感器類型 | 三軸全向、電場、偶極子 |
頻率范圍 | 300MHz～18GHz |
量程范圍 | 0.6V/m～800V/m 1μW/cm2 ～160mW/cm2 |
頻率響應 | ±1.5dB（700MHz～4.2GHz） ±2.8dB（4.2GHz～12GHz） ±3dB（其他頻段）； |
各向同性 | ±0.8dB（≤4.2GHz）； ±1.5dB（4.2GHz～12GHz）； ±2dB（＞12GHz） |
線性度 | ±0.8dB（2 V/m～400V/m）; |
EMS-40微波探頭 | |
傳感器類型 | 三軸全向、電場、偶極子 |
頻率范圍 | 300MHz～40GHz |
量程范圍 | 0.8V/m～800V/m 2μW/cm2 ～160mW/cm2 |
頻率響應 | ±3dB（300MHz～18GHz）； ±4dB（其他頻段） |
各向同性 | ±0.8dB (≤4.2GHz)； ±1.5dB(＞4.2GHz) |
線性度 | ±1 dB（2 V/m～400V/m）; |
EMS-60微波探頭 | |
傳感器類型 | 三軸全向、電場、偶極子 |
頻率范圍 | 300MHz～60GHz |
量程范圍 | 0.8V/m～800V/m 2μW/cm2 ～160mW/cm2 |
頻率響應 | ±3dB（300MHz～18GHz）； ±4dB（其他頻段） |
各向同性 | ±0.8dB（≤4.2GHz）； ±1.5dB（4.2GHz～40GHz）； ±2dB（＞40GHz） |
線性度 | ±1 dB（2 V/m～400V/m） |
HF-30高頻磁場探頭 | |
傳感器類型 | 三軸全向、磁場、線圈 |
頻率范圍 | 100kHz～30MHz |
量程范圍 | 0.015A/m～50A/m |
頻率響應 | ±3dB； |
各向同性 | ±1.5dB |
線性度 | ±1 dB |
EMS系列寬帶場強探頭通用參數 | |
連續波毀壞電平 | 1600V/m |
脈沖毀壞電平 | 2000V/m |
供電時長 | 8小時以上（標稱值） |
工作溫度 | -10℃～+50℃ |
工作濕度 | ≤95%RH，無冷凝 |
防塵防水 | IP52級 |
輸出接口 | 光纖 |
推薦校準周期 | 12個月 |
標準配置 | 5m光纖，寬帶場強探頭，數據采集模塊OS-RF、出廠校準證書 |
測量主機 | SEM-600D或計算機 |
主機通用配置信息 | |
型號名稱 | 配置 |
SEM-600D | 手持智能終端 |
工頻電磁場測量?jī)xAPP軟件 | V1.0 |
充電器 | 輸入110～240V@50Hz，輸出5V 1.67A/7V 1.67A/9V 1.67A |
內成型專用軟包 | — |
中文操作手冊 | — |
配件信息（選配） | |
型號名稱 | 配置 |
HF-30 | 高頻磁場探頭，100kHz～30MHz，含出廠校準證書 |
LF-30 | 高頻電磁場選頻探頭，9kHz～30MHz，含出廠校準證書及軟件，5m光纖 |
LF-01D | 低頻電磁場探頭，1Hz～100kHz，含出廠校準證書及軟件，5m光纖 |
EMS-06 | 高頻、超高頻、微波探頭RF-06，100kHz～6GHz，含出廠校準證書，數據采集模塊OS-RF及5m光纖 |
EMS-18 | 微波探頭RF-18，300MHz～18GHz，含出廠校準證書，數據采集模塊OS-RF及5m光纖 |
EMS-40 | 微波探頭RF-40，300MHz～40GHz，含出廠校準證書，數據采集模塊OS-RF及5m光纖 |
EMS-60 | 微波探頭RF-60，300MHz～60GHz，含出廠校準證書，數據采集模塊OS-RF及5m光纖 |
STT-CAL-RF2 | 射頻現場校準器，3.5GHz, 4V/m |
STT-CAL-TEM | TEM電磁場校準系統，100kHz～420MHz(可擴展為9kHz～600MHz)電場和磁場校準 |
