隨著高壓直流輸電線路的建成，環境安全監測變得愈發重要?！半x子流密度”就是其中一項重要監測參數。在線路設計和建設中，需要將這些量控制在合理范圍，以滿足環境保護要求。

直流導體電暈時，電離形成的離子在電場力的作用下，向空間運動形成離子流。地面單位面積截獲的離子流稱為離子流密度，單位：nA/m2

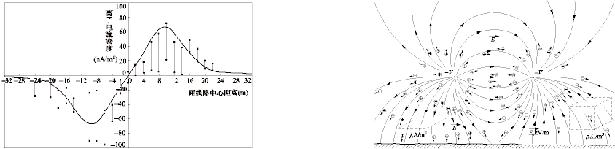

  直流輸電線路地面離子流密度分布示意圖              雙極直流輸電線路電力線和帶電離子分布示意圖

目前我國使用的標準為：

DL/T1089-2008 《直流換流站與線路合成場強、離子流密度測量方法》

DL/T1088-2008 《±800kV特高壓直流線路電磁環境參數限值》

ICD-1離子流密度檢測系統，可以讓用戶輕松，準確的測量直流輸電線路下的離子流密度，并嚴格遵循標準。檢測系統由主機、標準1m×1m Wilson平板（可選便攜式0.4m×0.4m威爾遜平板）、無線傳輸模塊、操作系統（專用軟件+筆記本電腦）四部分組成。

高壓直流輸變電站設施檢測

嚴格遵循標準測量要求

測量系統具有自動記錄功能

可測量離子流密度大小和極性

采用平板式雙面金屬板（Wilson平板）來收集電荷來測量離子流密度，尺寸：1m×1m

記錄間隔時間可根據用戶需要選擇（最長３０ｓ）

可自動生成測量報告和圖表，并保留原始測量數據

自動給出統計值，符合評價標準

主機與計算機的連接采用無線發射技術

高靈敏度主機，可在測量中解決背景干擾

內置可充電鋰電池，為用戶提供長久電力

可選量程范圍，為用戶提供方便測量選擇

Wilson平板

離子流采集板（威爾遜平板）用于截獲空間離子電流。離子流采集板的面積應足夠大，使其截獲的離子電流較大，易于進行測量。根據國家標準要求采用1m×1m雙層金屬板。也可采用較小面積的離子流采集板（0.4m×0.4m可選），可以在一定區域布置較多的測量點，這在換流站的測量中尤為重要；

離子流采集板采用雙面鋁板制作。采集板的上表面包括離子流采集面、絕緣帶和屏蔽環。離子流采集板采用了優化的比例設計，可使采集板的誤差降低，為用戶提供需求配置方案。

通過軟件，可直觀的看到每個監測點的狀態，后臺可同時將數據保存下來，通過縱坐標可以輕松分出線路極性；用戶還可看到電暈放電具有隨機性，離子流會隨機波動。因此，在測量離子流密度時，需要一段連續的測量時間，以便獲取足夠的數據。離子流密度的連續測量時間應不小于30min，并記錄100個數據。

在離子流密度連續測量中，測量數據分散性較大，需要用累計概率的方法進行數據處理（統計值），其方法與處理地面合成場強數據時相同，軟件可根據用戶需求直接生成報告，并在報告中直接標出統計場強值，用戶還可將溫濕度、風速等參數直接在軟件中輸入。
